Экструдированный пенополистирол XPS

XPS - это современный материал, широко применяемый во всем мире в строительстве для термоизоляции фундамента, подвалов, «обратных» крыш и мест, подвергаемых постоянному контакту с влажностью, а также в секторе рекламы. Материал отличается однородной структурой во всей своей массе, имеет закрытые ячейки, что гарантирует сохранение его изоляционных свойств в течение длительного времени. Этот продукт имеет отличный коэффициент теплоотдачи «λD».
Наиважнейшими преимуществами плит XPS является эффективная теплоизоляция, высокое сопротивление сжатию, минимальное водопоглощение и стойкость к горению. Плиты XPS вспениваются двуокисью углерода, в связи с чем продукт является экологическим и благоприятным для окружающей среды. Мы предлагаем производимые фирмой ABRISO плиты Styrisol желтого цвета разной толщины.

Характеристики XPS:

  • превосходные изоляционные свойства благодаря низкому коэффициенту теплопроводности
  • стойкость к биологически факторам и атмосферным условиям
  • низкое водопоглощение
  • высокая механическая стойкость и прочность
  • широкий диапазон температур эксплуатации (- 50°C до + 75°C )
  • простая обработка и монтаж

Сферы применения плит Styrisol®:

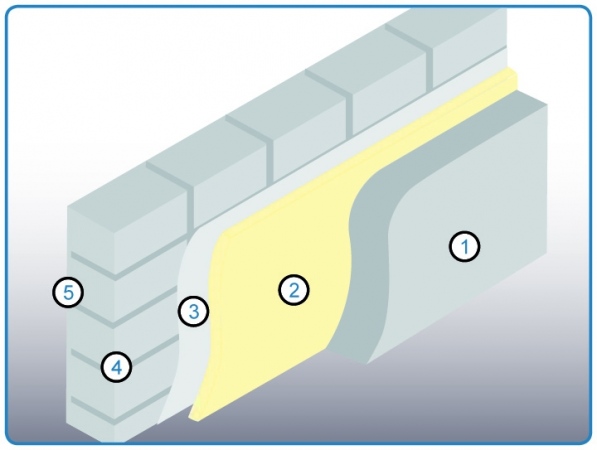

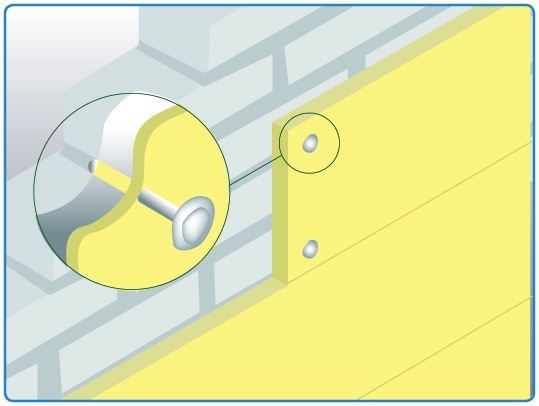

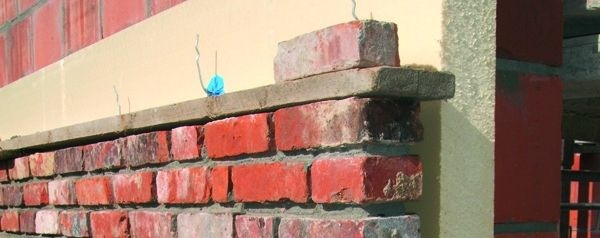

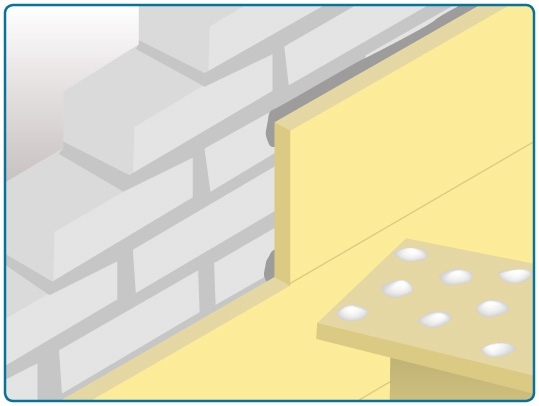

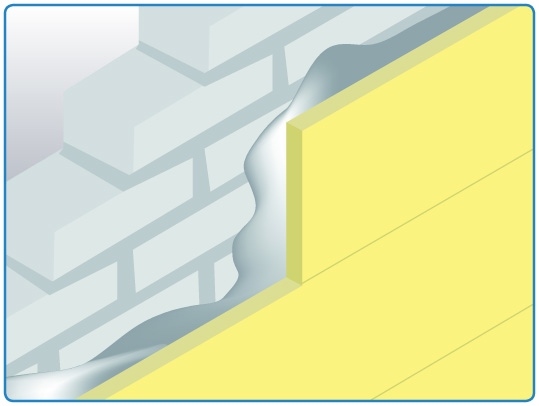

  • изоляция стен зданий и других бетонных элементов

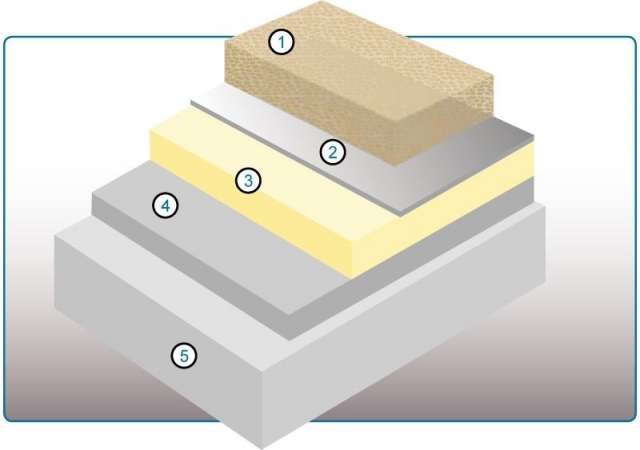

  • изоляция полов в жилых зданиях - монтаж под бетоном, над бетоном, добавка к бетону,

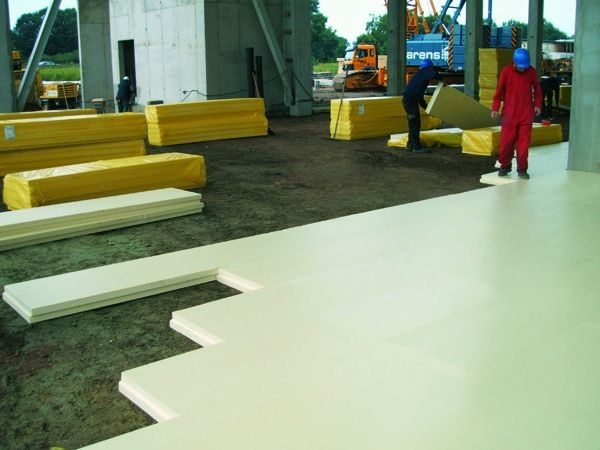

  • изоляция полов, подвергаемых большим нагрузкам: залы, автостоянки, железнодорожные и дорожные основания, аэропорты

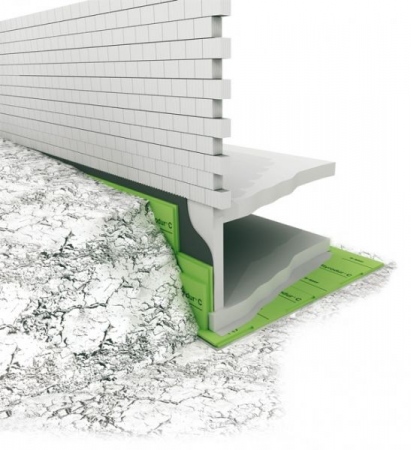

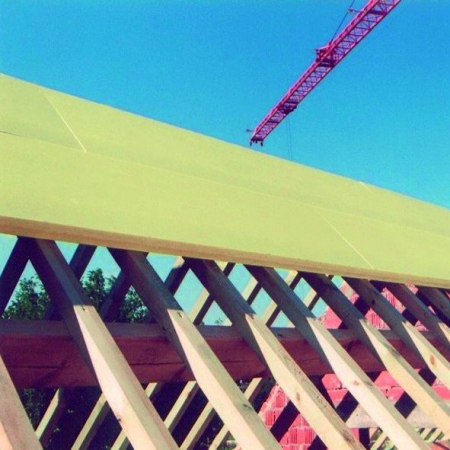

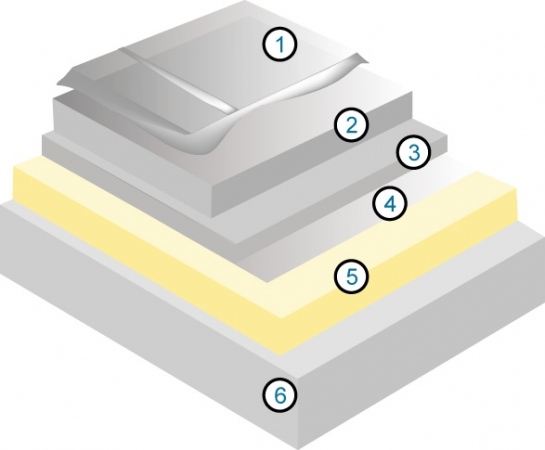

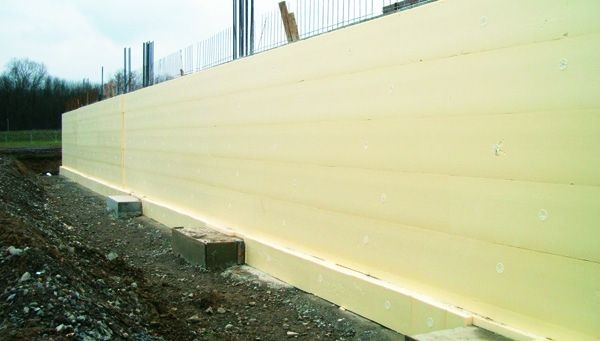

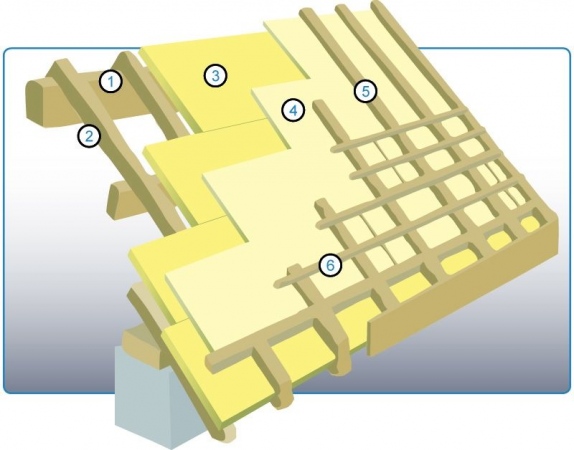

  • термоизоляция фундамента, подвалов, покатых и плоских крыш,
  • изоляционные плиты Styrisol® можно использовать во всех стандартных системах напольного обогревания

XPS - главные характеристики

  • превосходные изоляционные свойства
  • низкое водопоглощение
  • высокое сопротивлением сжатию
  • устойчивость к гниению
  • не является питательной средой для плесневых грибов и бактерий
  • устойчивость к воздействию насекомых и грызунов
  • производится в самозатухающей форме
СвойстваЕдиницаКод
обозначений по
EN13164
НормаSTYRISOL®
Форма торцов

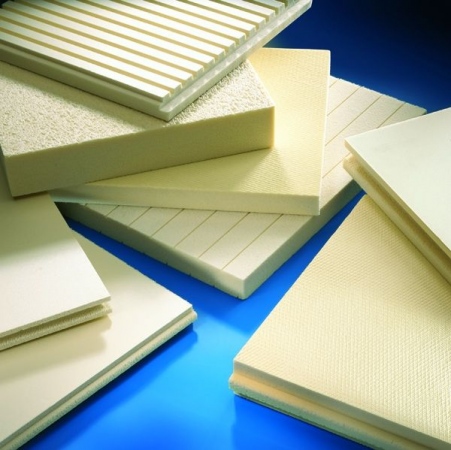

Отделка лицевой стороны *     GL RU FG DG WA
Отделка торцов *     RR
Длина х ширина [ mm ]     1250 x 600 oraz 2500 x 600 ***
Плотность [ кг/м³ ]   DIN EN 1602 33±3 33±3 33±3 33±3 33±3
Коэффициент теплоотдачи λD [ W/(m
x K)]
  DIN EN 13164 λD   λD   λD   λD   λD
Тепловое сопротивление RD [
м²K/Вт ]
    RD   RD   RD   RD   RD
Толщина 20 [ mm ]     0,035 0,55 0,035 0,55 0,035 0,55 0,035 0,55 0,035 0,55
25 0,035 0,7 0,035 0,7 0,035 0,7 0,035 0,7 0,035 0,7
30 0,035 0,85 0,035 0,85 0,035 0,85 0,035 0,85 0,035 0,85
40 0,035 1,1 0,035 1,1 0,035 1,1 0,035 1,1 0,035 1,1
50 0,035 1,4 0,035 1,4 0,035 1,4 0,035 1,4 0,035 1,4
60 0,035 1,7 0,035 1,7 0,035 1,7 0,035 1,7 0,035 1,7
70**   1,9   1,9   1,9   1,9   1,9
80 0,037 2,15 0,037 2,15 0,037 2,15 0,037 2,15 0,037 2,15
90**   2,35   2,35   2,35   2,35   2,35
100 0,037 2,6 0,037 2,6 0,037 2,6 0,037 2,6 0,037 2,6
120 0,037 3,35 0,037 3,35 0,037 3,35 0,037 3,35 0,037 3,35
140   3,9   3,9   3,9   3,9   3,9
160   4,45   4,45   4,45   4,45   4,45
Напряжение сжатия
при 10 % относительной
деформации
[ N/mm² ] CS (10/Y) DIN EN 826 20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
Прочность на
 растяжение
[ mm/
(m°K)]
  DIN EN 53752 0,07 0,07 0,07 0,07 0,07
Горючесть [ класс Euro ]   DIN EN 13501-1 E E E E E
Долговременное водопоглощение
 (28 дней)
% WL(T) 0,7 DIN EN 12087 0,7 0,7 0,7 0,7 0,7
Водопоглощение при
 долговременной диффузии
(28 дней)
% WD(V)3 DIN EN 12088 3 3 3 3 3
Диапазон температур [ °C ]     60/+
70
60/+
70
60/+
70
60/+
70
60/+
70

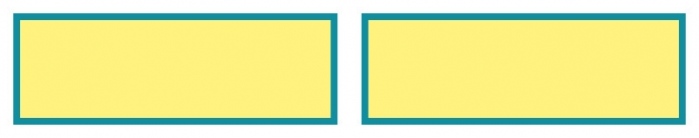

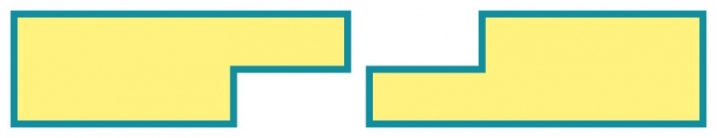

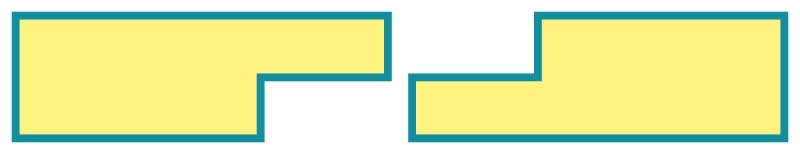

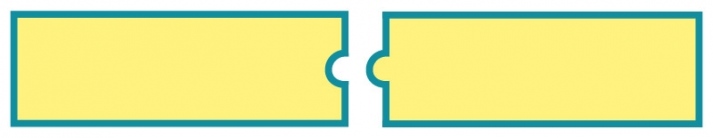

Торцы: RR-Прямые, SP- На закладку,

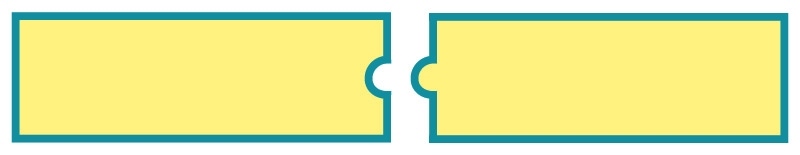

TG-Шпунт и гребень

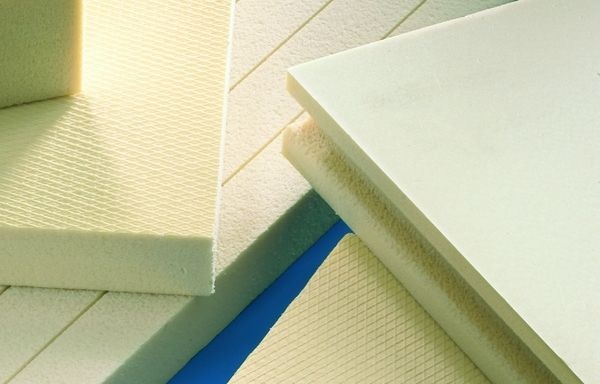

Поверхность: GL-Гладкая, RU- Пористая,
WA-Вафля,

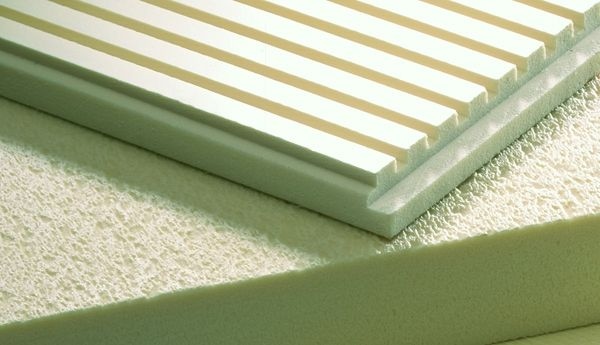

FG-Пористая с мелкими бороздами
DG-Пористая с широкими бороздами.
** По заказу.
*** Специальные размеры по заказу.

СвойстваЕдиницаКод
обозначений по
EN13164
НормаSTYRISOL®
Форма торцов
Отделка лицевой стороны *     GL RU FG DG WA
Отделка торцов *     RR
Длина х ширина [ mm ]     1250 x 600 oraz 2500 x 600 ***
Плотность [ кг/м³ ]   DIN EN 1602 33±3 33±3 33±3 33±3 33±3
Коэффициент теплоотдачи λD [ W/(m
x K)]
  DIN EN 13164 λD   λD   λD   λD   λD
Тепловое сопротивление RD [
м²K/Вт ]
    RD   RD   RD   RD   RD
Толщина 20 [ mm ]
25 0,035 0,7 0,035 0,7 0,035 0,7 0,035 0,7 0,035 0,7
30 0,035 0,85 0,035 0,85 0,035 0,85 0,035 0,85 0,035 0,85
40 0,035 1,1 0,035 1,1 0,035 1,1 0,035 1,1 0,035 1,1
50 0,035 1,4 0,035 1,4 0,035 1,4 0,035 1,4 0,035 1,4
60 0,035 1,7 0,035 1,7 0,035 1,7 0,035 1,7 0,035 1,7
70**   1,9   1,9   1,9   1,9   1,9
80 0,037 2,15 0,037 2,15 0,037 2,15 0,037 2,15 0,037 2,15
90**   2,35   2,35   2,35   2,35   2,35
100 0,037 2,6 0,037 2,6 0,037 2,6 0,037 2,6 0,037 2,6
120 0,037 3,35 0,037 3,35 0,037 3,35 0,037 3,35 0,037 3,35
140   3,9   3,9   3,9   3,9   3,9
160   4,45   4,45   4,45   4,45   4,45
Напряжение сжатия
при 10 % относительной
деформации
[ N/mm² ] CS (10/Y) DIN EN 826 20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
Прочность на
 растяжение
[ mm/
(m°K)]
  DIN EN 53752 0,07 0,07 0,07 0,07 0,07
Горючесть [ класс Euro ]   DIN EN 13501-1 E E E E E
Долговременное водопоглощение
 (28 дней)
% WL(T) 0,7 DIN EN 12087 0,7 0,7 0,7 0,7 0,7
Водопоглощение при
 долговременной диффузии
(28 дней)
% WD(V)3 DIN EN 12088 3 3 3 3 3
Диапазон температур [ °C ]     60/+
70
60/+
70
60/+
70
60/+
70
60/+
70

Торцы: RR-Прямые, SP- На закладку,
TG-Шпунт и гребень
Поверхность: GL-Гладкая, RU- Пористая,
WA-Вафля,
FG-Пористая с мелкими бороздами
DG-Пористая с широкими бороздами.
** По заказу.
*** Специальные размеры по заказу.

СвойстваЕдиницаКод
обозначений по
EN13164
НормаSTYRISOL®
Форма торцов
Отделка лицевой стороны *     GL RU FG DG WA
Отделка торцов *     RR
Длина х ширина [ mm ]     1250 x 600 oraz 2500 x 600 ***
Плотность [ кг/м³ ]   DIN EN 1602 33±3 33±3 33±3 33±3 33±3
Коэффициент теплоотдачи λD [ W/(m
x K)]
  DIN EN 13164 λD   λD   λD   λD   λD
Тепловое сопротивление RD [
м²K/Вт ]
    RD   RD   RD   RD   RD
Толщина 20 [ mm ]     0,035 0,55 0,035 0,55 0,035 0,55 0,035 0,55 0,035 0,55
25 0,035 0,7 0,035 0,7 0,035 0,7 0,035 0,7 0,035 0,7
30 0,035 0,85 0,035 0,85 0,035 0,85 0,035 0,85 0,035 0,85
40 0,035 1,1 0,035 1,1 0,035 1,1 0,035 1,1 0,035 1,1
50 0,035 1,4 0,035 1,4 0,035 1,4 0,035 1,4 0,035 1,4
60 0,035 1,7 0,035 1,7 0,035 1,7 0,035 1,7 0,035 1,7
70**   1,9   1,9   1,9   1,9   1,9
80 0,037 2,15 0,037 2,15 0,037 2,15 0,037 2,15 0,037 2,15
90**   2,35   2,35   2,35   2,35   2,35
100 0,037 2,6 0,037 2,6 0,037 2,6 0,037 2,6 0,037 2,6
120 0,037 3,35 0,037 3,35 0,037 3,35 0,037 3,35 0,037 3,35
140   3,9   3,9   3,9   3,9   3,9
160   4,45   4,45   4,45   4,45   4,45
Напряжение сжатия
при 10 % относительной
деформации
[ N/mm² ] CS (10/Y) DIN EN 826 20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
20 < 40 mm:
0,200 ≥ 40
mm: 0,300
Прочность на
 растяжение
[ mm/
(m°K)]
  DIN EN 53752 0,07 0,07 0,07 0,07 0,07
Горючесть [ класс Euro ]   DIN EN 13501-1 E E E E E
Долговременное водопоглощение
 (28 дней)
% WL(T) 0,7 DIN EN 12087 0,7 0,7 0,7 0,7 0,7
Водопоглощение при
 долговременной диффузии
(28 дней)
% WD(V)3 DIN EN 12088 3 3 3 3 3
Диапазон температур [ °C ]     60/+
70
60/+
70
60/+
70
60/+
70
60/+
70

Торцы: RR-Прямые, SP- На закладку,
TG-Шпунт и гребень
Поверхность: GL-Гладкая, RU- Пористая,
WA-Вафля,
FG-Пористая с мелкими бороздами
DG-Пористая с широкими бороздами.
** По заказу.
*** Специальные размеры по заказу.

Резка
Простая резка (ручная пила, нож, режущий плоттер).
Сверление
Без ограничений
Склеивание
XPS может использоваться в сопоставлении с большинством строительных материалов (известь, цемент, штукатурка, сухая штукатурка, спирты, кислоты и щелочи). Растворители на базе нефти, углеродной смолы и производные продукты могут повлиять на материал. Такие растворители, как ацетон, этилацетат, бензин, толуол могут повредить плиты. Всегда следует проверить в инструкции, соответствует ли продукт для применения с экструдированным полистиролом.
Покраска
Акриловые краски, растворимые на базе воды.
Формовка
Неограниченные возможности формирования форм посредством покрывания шпаклевкой, вырезания.
Монтаж
Информацию о принципах монтажа плит XPS для каждой области применения можно получить у работников Plastics Group.
